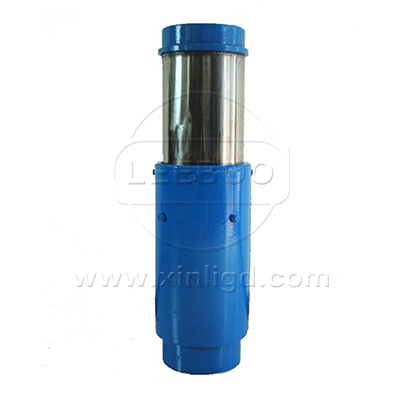

套筒伸縮器

套筒式伸縮器，它由外筒和內筒組成，外筒和內筒的法蘭片上裝有限位桿，在外筒的內壁上設有限位塊，外筒和內筒之間由V型橡膠圈來密封。套筒伸縮器在一定范圍內可軸向伸縮,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮,一旦越過其大伸縮量就起到限位,確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。

【產品別名】：套筒式伸縮器套筒式補償接頭
【產品規格】：【DN0.25mm-DN3000mm】
【產品壓力】：0.25-1.0MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【產品材質】：碳鋼，不銹鋼，球墨鑄鐵

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 本產品徹底解決了現有伸縮器填料摩擦力大、易泄露、難加工、易拖出的缺點，具有密封可靠、摩擦力小、體積小、重量輕、防拉出等優點。套筒補償器通過外筒與內筒的軸向位移，來實現對管道由于熱應力的影響造成的位移補償。比傳統的伸縮接頭有更好的密封和防拉脫性能，產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2. 該產品管材大體分為兩種：金屬型和橡膠型，金屬型又分鑄鐵、鍍鋅和鋼制三種。工作壓力分PN6、PN10、兩種。
3. 安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。
4. 如選用其它規格可另行定做生產。

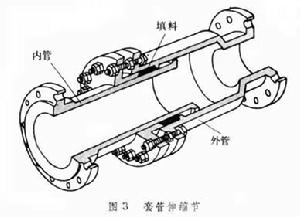

示意圖

技術參數

序號No.	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15，Q235A,ZG230-450，20
2	密封圈Gasket	1	NBR
3	限位短管Limited short pipe	1	Q234A,20，16Mn
4	螺母Nut	4n	Q235A,20，1Cr8Ni9Ti
5	螺柱bolt	n	Q235A,35，1Cr8Ni9Ti

產品案例: 鞏義鑫利首次與溫州污水處理設施PPP項目進行合作

近日，永嘉黃田、江東污水處理設施PPP項目正式簽約，這也是溫州早期污水處理設施建設的PPP項目。
該項目包括黃田污水處理廠一期工程、江東污水處理廠一期工程與黃田片配套污水管網工程。
黃田污水處理廠位于永嘉縣黃田街道洞橋頭41省道獅子嶺隧道口，將采用生物脫氮除磷工藝，達到一級A排放標準，規劃占地面積80.87畝，設計總規模6萬噸/日。其中，一期設計規模為1萬噸/日，新建黃田片配套污水管網長度約23.4公里。
江東污水處理廠位于三江街道長岙村加油站外側，也采用生物脫氮除磷工藝，達到一級A排放標準，規劃占地面積81畝，設計總規模6萬噸/日，一期設計規模為1萬噸/日。
鑫利管道此次與溫州污水處理項目合作將有效的保障了該項目管道系統的安全運行，有利于補償管道由于熱應力造成的熱脹冷縮，產品質量值得您的信賴。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
